- / 國產PLC—Haiwell（海為）PLC實現8路競賽搶答器介紹
一、海為PLC——實現8路競賽搶答器：
我們在電視上經?？吹礁鞣N知識或智力競賽的節目，在競賽過程中選手們需要進行搶答各種問題，用PLC實現“搶答器”的功能具有價格便宜/設置靈活等優勢。
完全用程序判斷各個選手按鍵搶答的先后，從實現上沒有什么問題，但由于PLC是循環掃描運行，它會一次性讀入X0-X7的所有輸入狀態，然后再執行程序，最后將結果輸出。如果在一個掃描周期有一個以上選手同時按鍵搶答即有多個X輸入為ON，這時必然是依靠人為的程序去評判先后順序，這會產生本質上的不公平。
如何避免這種情況的發生，最好的方法是使用“開關量輸入上升沿捕捉”功能，以硬件中斷產生的先后來判斷選手按鍵的先后。
海為PLC具有X0-X7輸入“上升沿捕捉”和“下降沿捕捉”功能，提供多達68個中斷功能，很好滿足這種需求。
假如對X輸入和Y輸出定義如下：
X0：選手1搶答按鍵
X1：選手2搶答按鍵
X2：選手3搶答按鍵
X3：選手4搶答按鍵
X4：選手5搶答按鍵
X5：選手6搶答按鍵
X6：選手7搶答按鍵
X7：選手8搶答按鍵
Y0：選手1搶答成功
Y1：選手2搶答成功
Y2：選手3搶答成功
Y3：選手4搶答成功
Y4：選手5搶答成功
Y5：選手6搶答成功
Y6：選手7搶答成功
Y7：選手8搶答成功

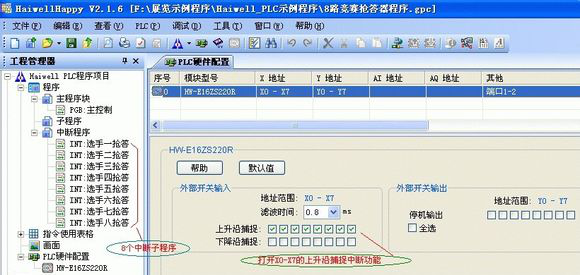

在“PLC硬件配置”窗口選擇X0-X7的“上升沿捕捉”，打開X0-X7的中斷捕捉功能。如下圖：

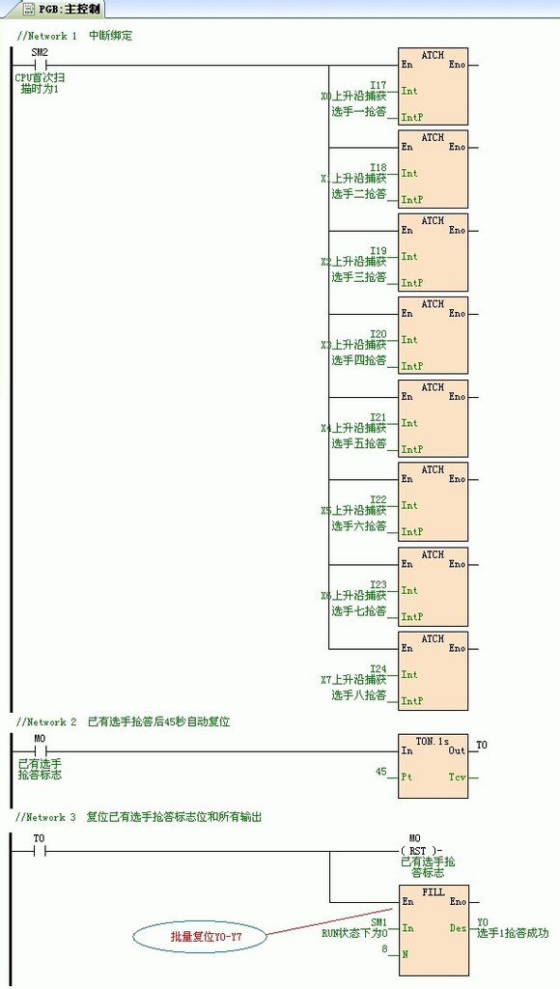

二、主程序——實現中斷綁定和自動復位：
