- / 國產PLC—Haiwell（海為）PLC控制五臺電機的依次啟停
一、設備：
一個啟動按鈕SB2,一個停止按鈕SB3，一個緊急停止按鈕 SB1，一面七段碼顯示屏和五臺電機M1、M2、M3、M4、M5及其相應的電器元件等
二、要求：
1. 當急停按鈕SB1：OFF時，正常啟動電機。第一次按啟動按鈕SB2：ON（一次），第一臺電機M1啟動正常運行；第二次按啟動按鈕SB2：ON（一次），第二臺電機M2啟動正常運行；第三次按啟動按鈕SB2：ON（一次），第三臺電機M3啟動正常運行；...；第五次按啟動按鈕SB2：ON（一次），第五臺電機M5啟動正常運行。至此五臺電機全部啟動正常運轉。
2. 這時第一次按動停止按鈕SB3：ON（一次），先停止第五臺電機M5，其它電機照常運行；第二次按動停止按鈕SB3：ON（一次），再停止第四臺電機M4；第三次按動停止按鈕SB3：ON（一次），是停止第三臺電機M3；…；第五次按動停止按鈕SB3：ON（一次），停止第一臺電機M1。至此五臺電機全部停止運行。
3. 在任何正常情況下，若按動停止按鈕SB3一次都是對所有正在運行電機的編號選最大的先停止運行，其它狀態不變；若按啟動按鈕SB2一次都是對所有沒有運行電機的編號選最小的先啟動。
4. 當急停按鈕SB1：ON時，所有電機都停止運行，啟動無效。
5. 用七段碼隨時顯示正在運行的電機號碼。
三、IO分配
輸入端：
X0：啟動按鈕SB2
X1：停止按鈕SB3
X2：急停按鈕SB1
輸出端：
Y0：七段碼a段
Y1：七段碼b段
Y2：七段碼c段
Y3：七段碼d段
Y4：七段碼e段
Y5：七段碼f段
Y6：七段碼g段
Y8：第一臺電機M1
Y9：第二臺電機M2
Y10：第三臺電機M3
Y11：第四臺電機M4
Y12：第五臺電機M5
四、七段LED數碼管顯示示意圖：
V1000：LED數碼管顯示0的值，十進制63，二進制00111111
V1001：LED數碼管顯示1的值，十進制6，二進制00000110
V1002：LED數碼管顯示2的值，十進制91，二進制01011011
V1003：LED數碼管顯示3的值，十進制79，二進制01001111
V1004：LED數碼管顯示4的值，十進制102，二進制01100110
V1005：LED數碼管顯示5的值，十進制109，二進制01101101

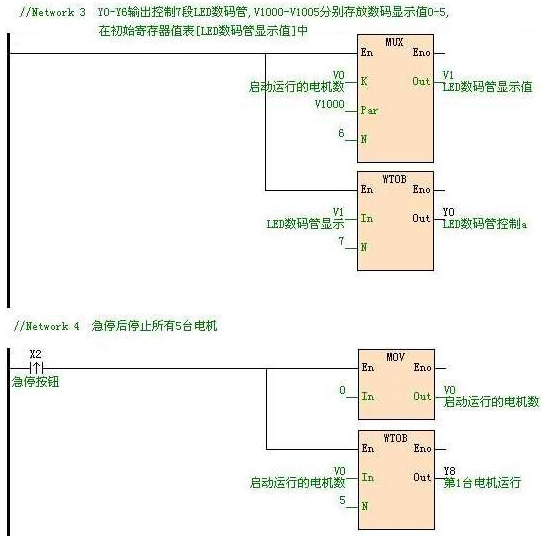

五、控制程序：（程序可在下載中心下載）
六、地址注釋：
X0 啟動按鈕
X1 停止按鈕
X2 急停按鈕
Y0 LED數碼管控制a
Y1 LED數碼管控制b
Y2 LED數碼管控制c
Y3 LED數碼管控制d
Y4 LED數碼管控制e
Y5 LED數碼管控制f
Y6 LED數碼管控制g
Y8 第1臺電機運行
Y9 第2臺電機運行
Y10 第3臺電機運行
Y11 第4臺電機運行
Y12 第5臺電機運行
V0 啟動運行的電機數
V1 LED數碼管顯示值
V1000 LED數碼管顯示0的值
V1001 LED數碼管顯示1的值
V1002 LED數碼管顯示2的值
V1003 LED數碼管顯示3的值
V1004 LED數碼管顯示4的值
V1005 LED數碼管顯示5的值
